Lan Gear Da Box 100 Classic di Marcio

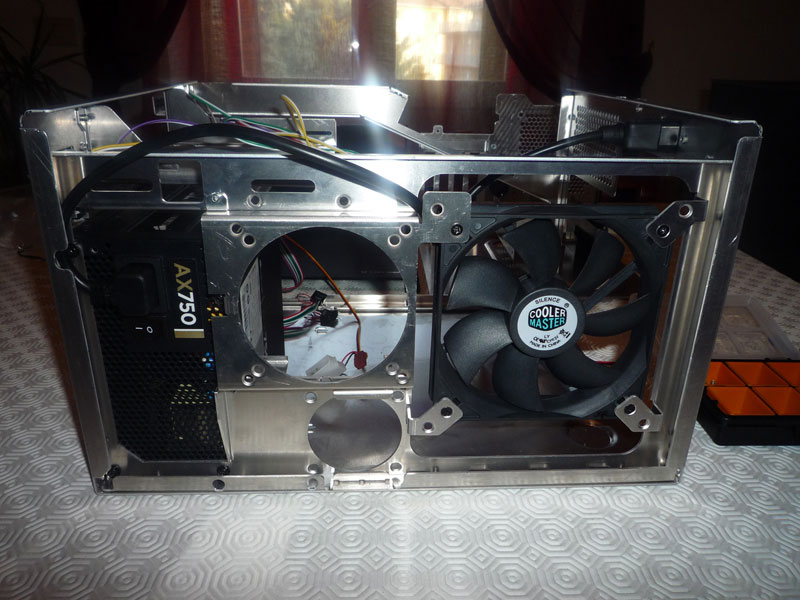

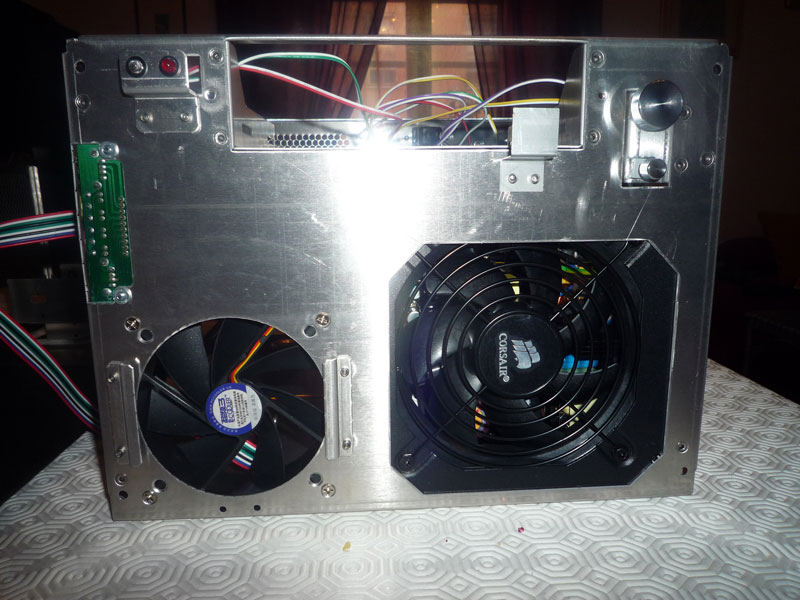

L'alimentatore è montato nella zona frontale, in verticale, pesca aria dal lato destro e la espelle verso il frontale.
La ventola da 120 in aspirazione fornirà aria fresca al dissipatore CPU.

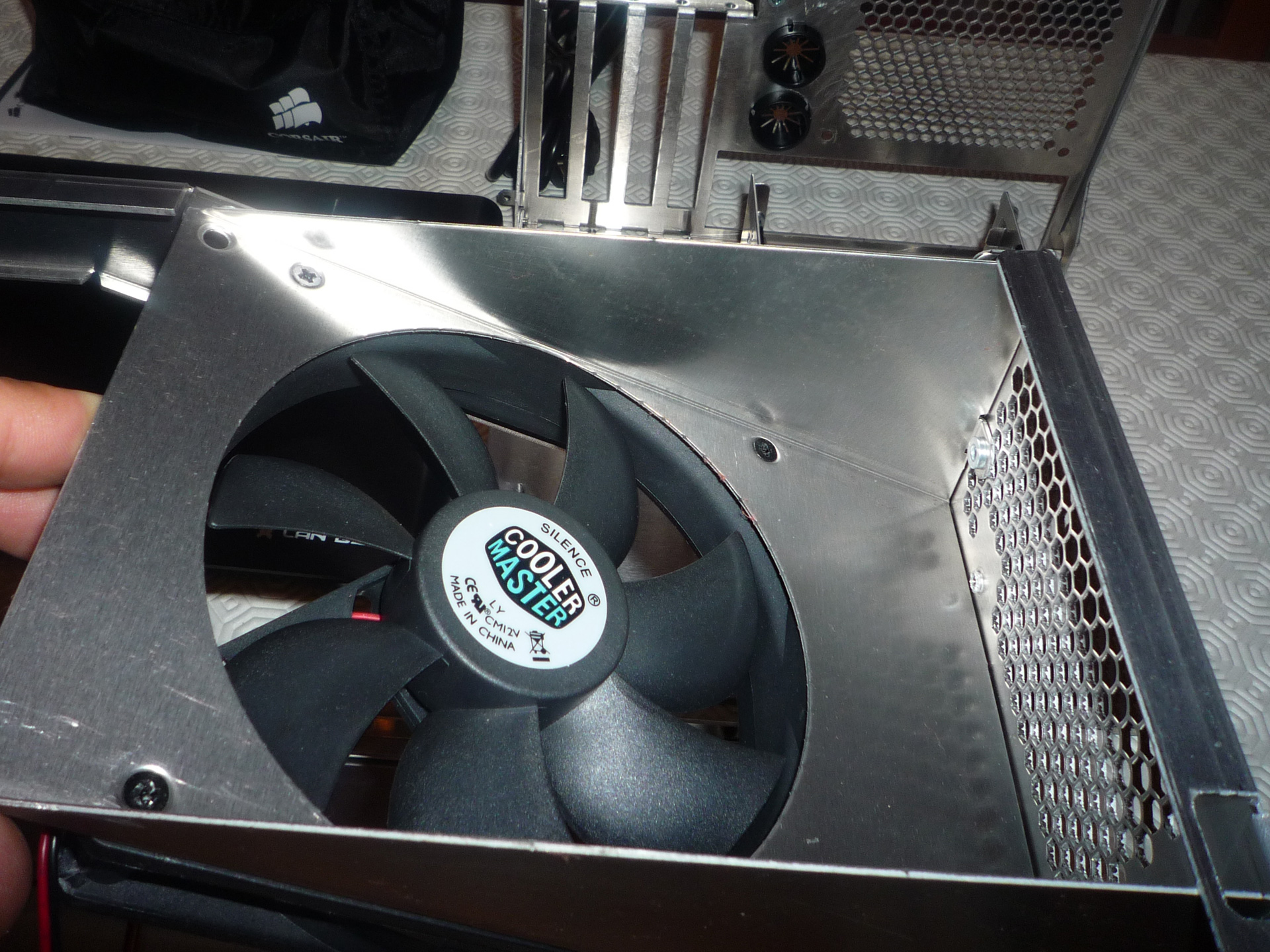

La ventola obliqua posizionata sopra la zona dei connettori PCI-Express pesca aria fresca dal retro del case e la invia sulla scheda grafica.

La ventola da 90 in estrazione sul lato sinistro eliminerà l'aria calda espulsa dalla scheda video.

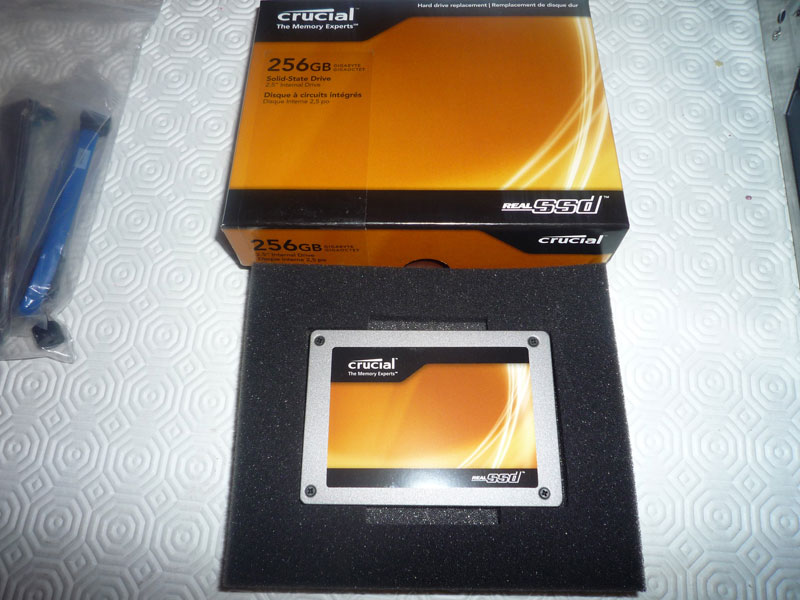

Questo sarà il disco primario (sistema operativo ed applicativi principali).

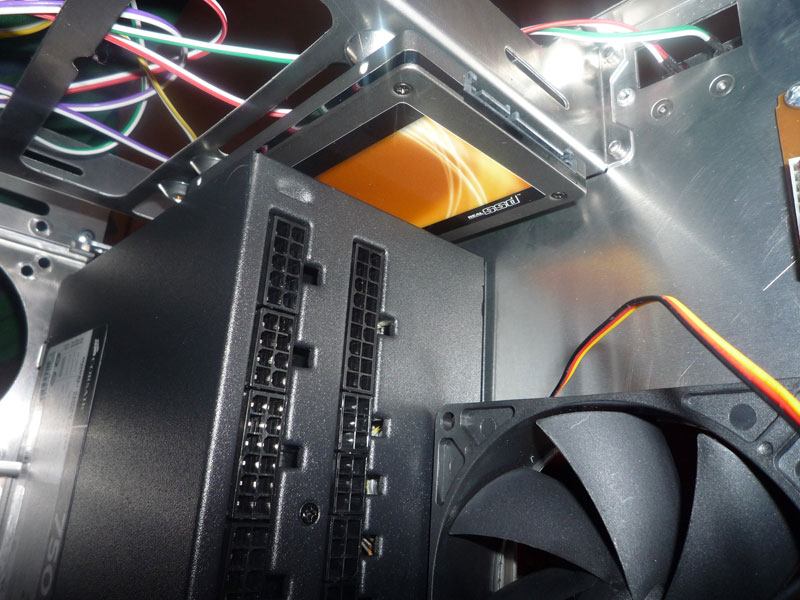

Il case ha una comodissima predisposizione per due dischi da 2,5" tra il lettore ottico e la parte superiore dell'alimentatore.
In questo modo non sarà necessario utilizzare la gabbia dischi standard (che permette il montaggio di altri 2 dischi da 2,5" e 2 da 3,5") risparmiando spazio prezioso per i flussi d'aria!

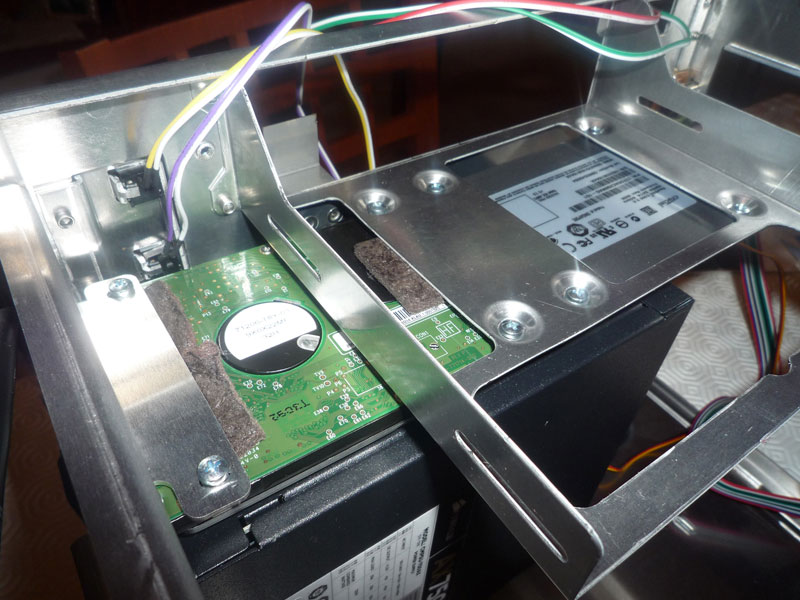

Ed ecco a sinistra il disco di storage (applicazioni secondarie e dati di lavoro - i documenti staranno al sicuro sul NAS Synology) montato sotto il tray per l'unità ottica, a fianco del SSD Crucial, a destra.
(Notare gli isolatori per le vibrazione fatti in casa: "feltrini" per sedie!)

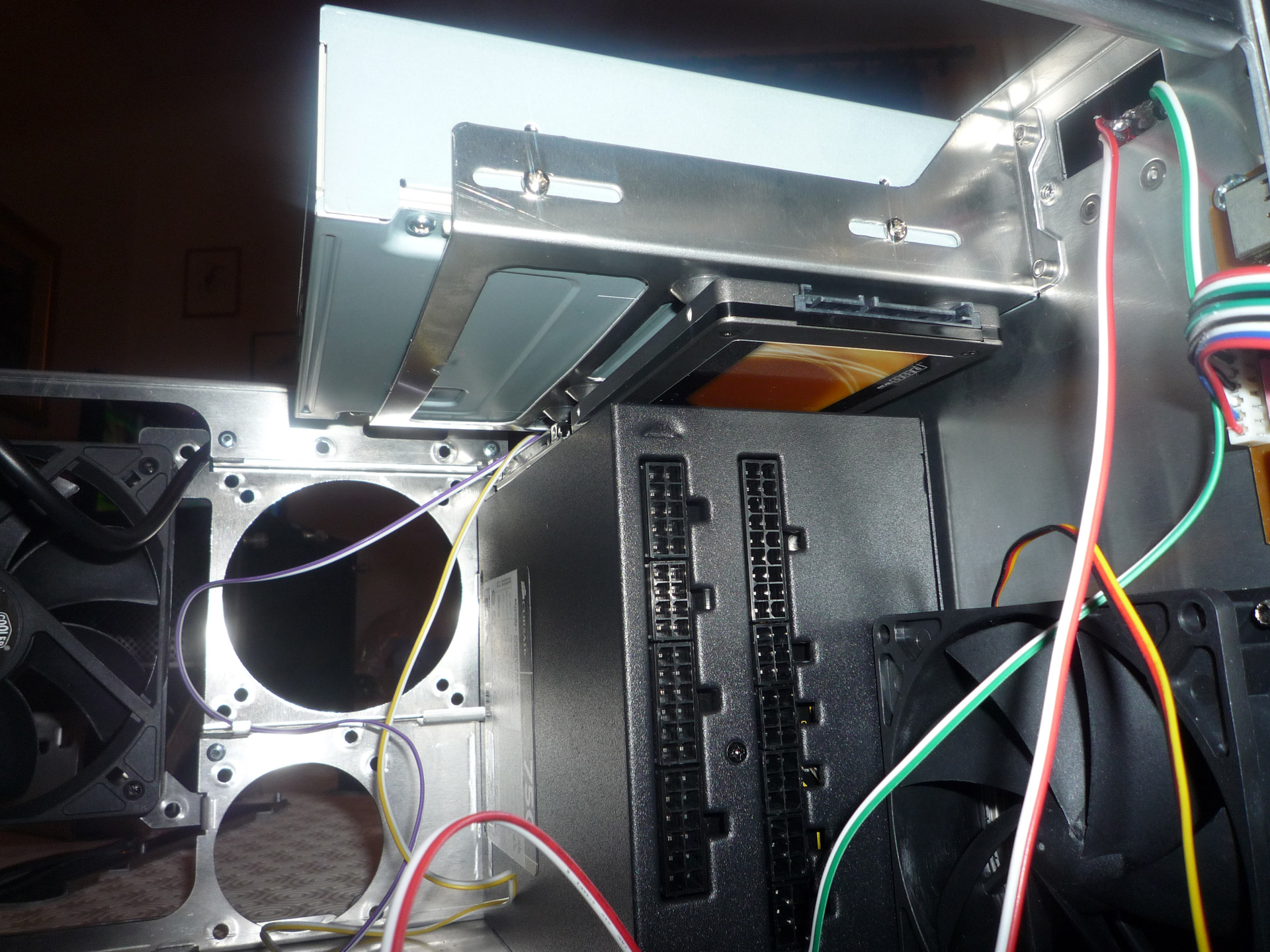

Ora possiamo montare il masterizzatore Plextor.

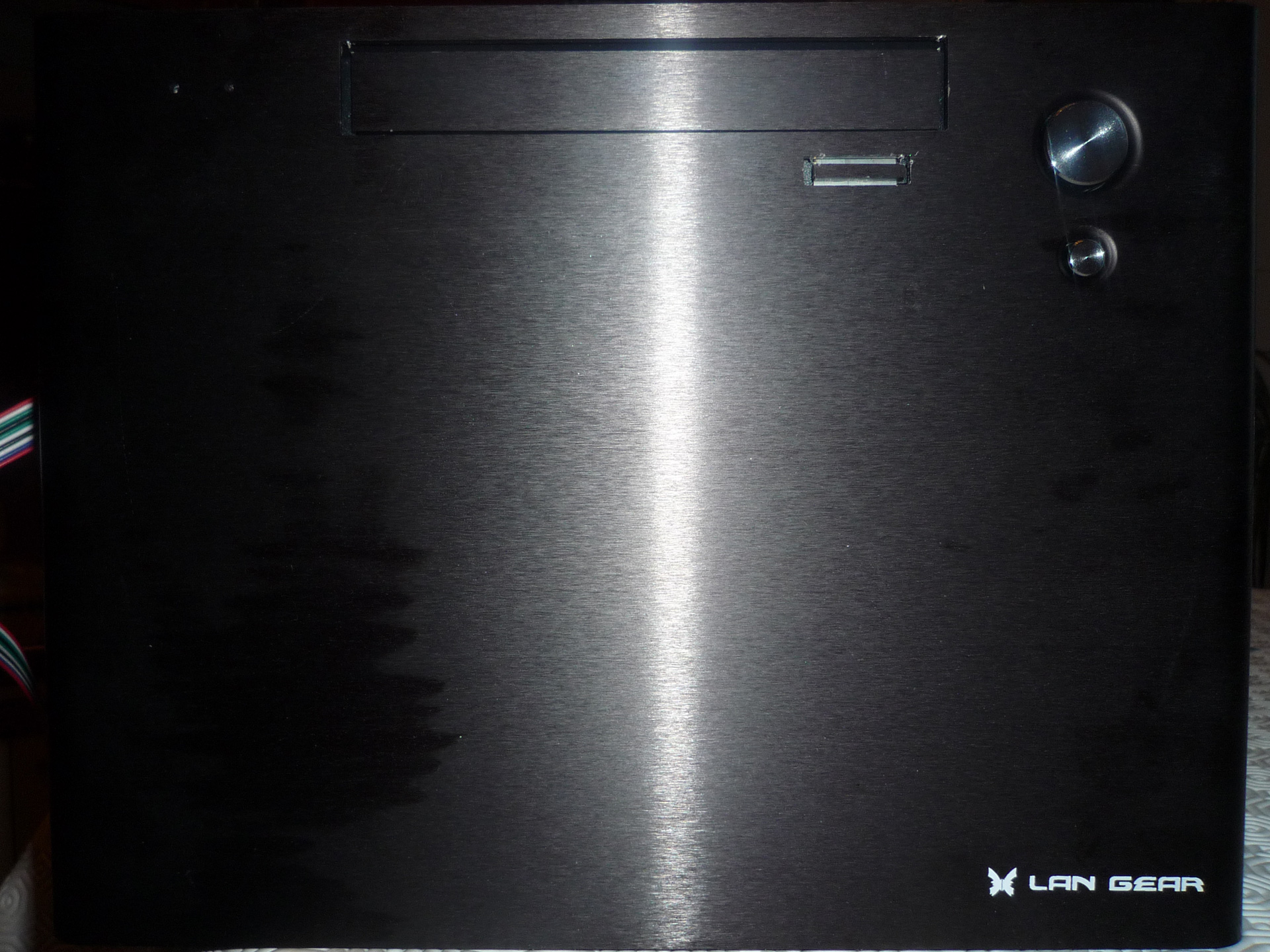

Rimontiamo il pannello anteriore e applichiamo i rivestimenti in alluminio sagomati al tasto di espulsione ed al carrello del masterizzatore.
In precedenza avevamo già montato i LED disco e alimentazione (a sinistra del DVD, poco visibili in foto se spenti).

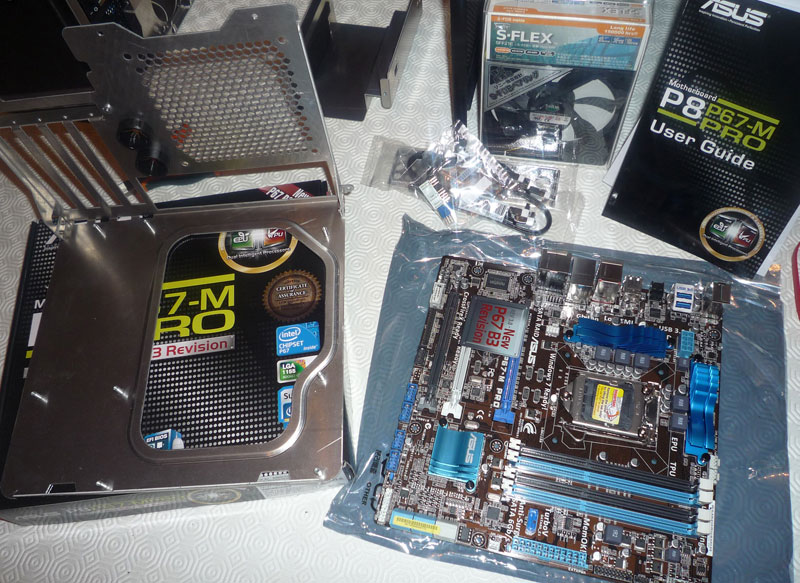

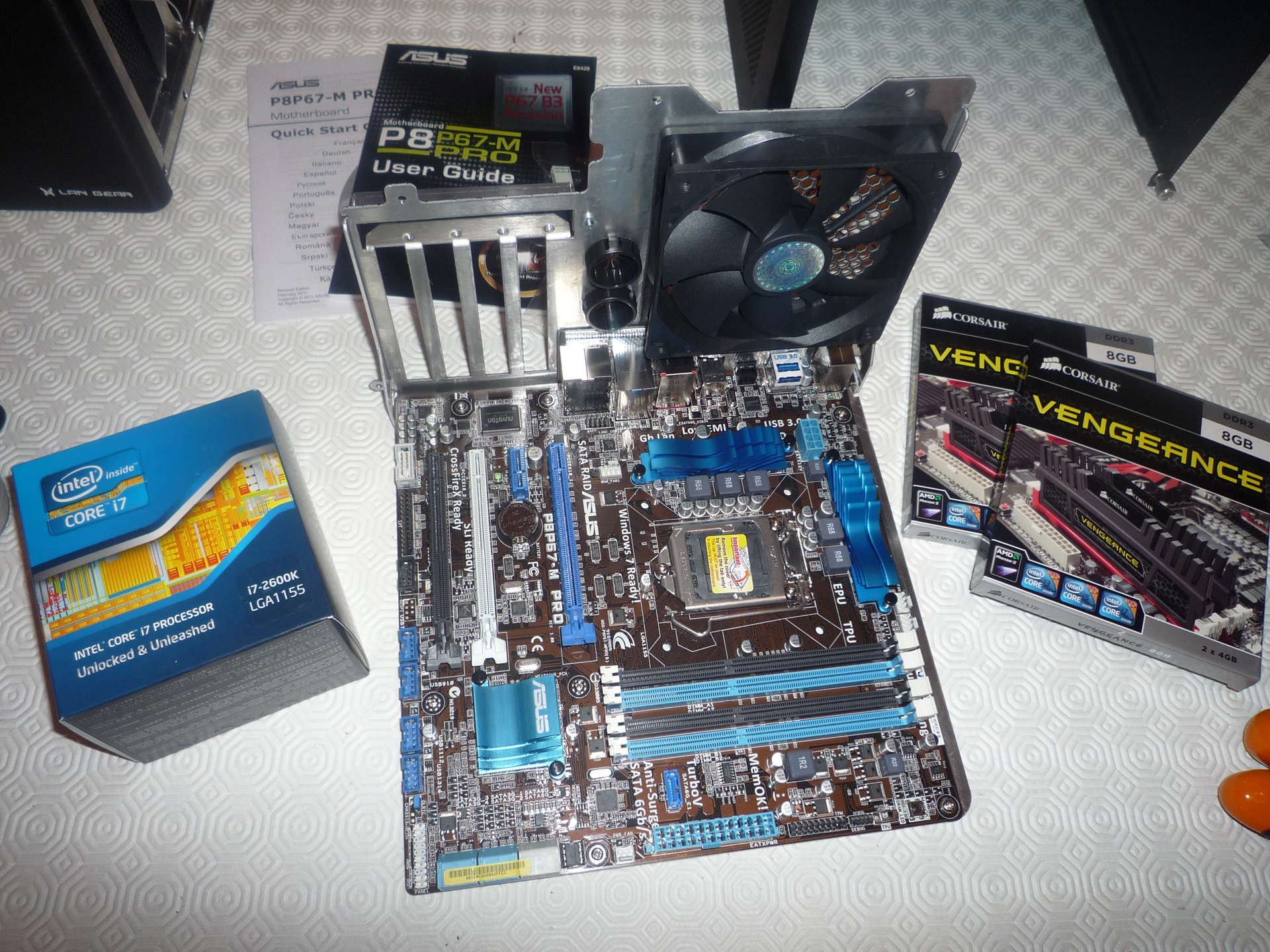

Ok, ora iniziamo a fare sul serio. E' arrivato il turno del cuore del PC, la "mobo".
Comodo - soprattutto per un case così "ristretto" il poter lavorare sul supporto scheda madre estratto dal corpo del case.

Abbiamo montato sul supporto estraibile la scheda madre con il suo pannello posteriore ed una ventola in estrazione.
Ora è il turno di processore e RAM!

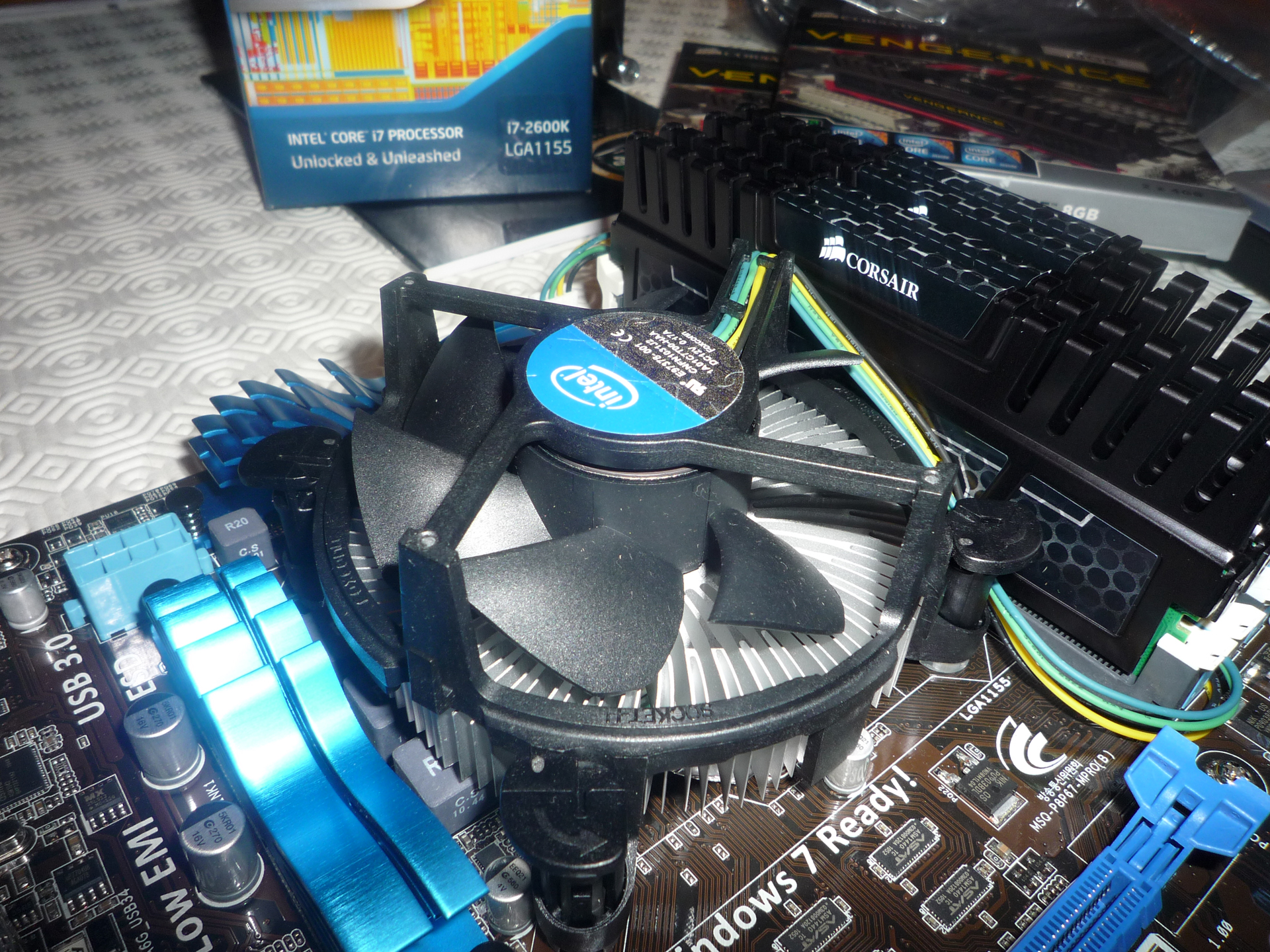

La CPU con il dissipatore stock (che verrà in seguito sostituito con un kit liquido - probabilmente Corsair H60) ed i 4 banchi di ram da 4 GB l'uno sono al loro posto!

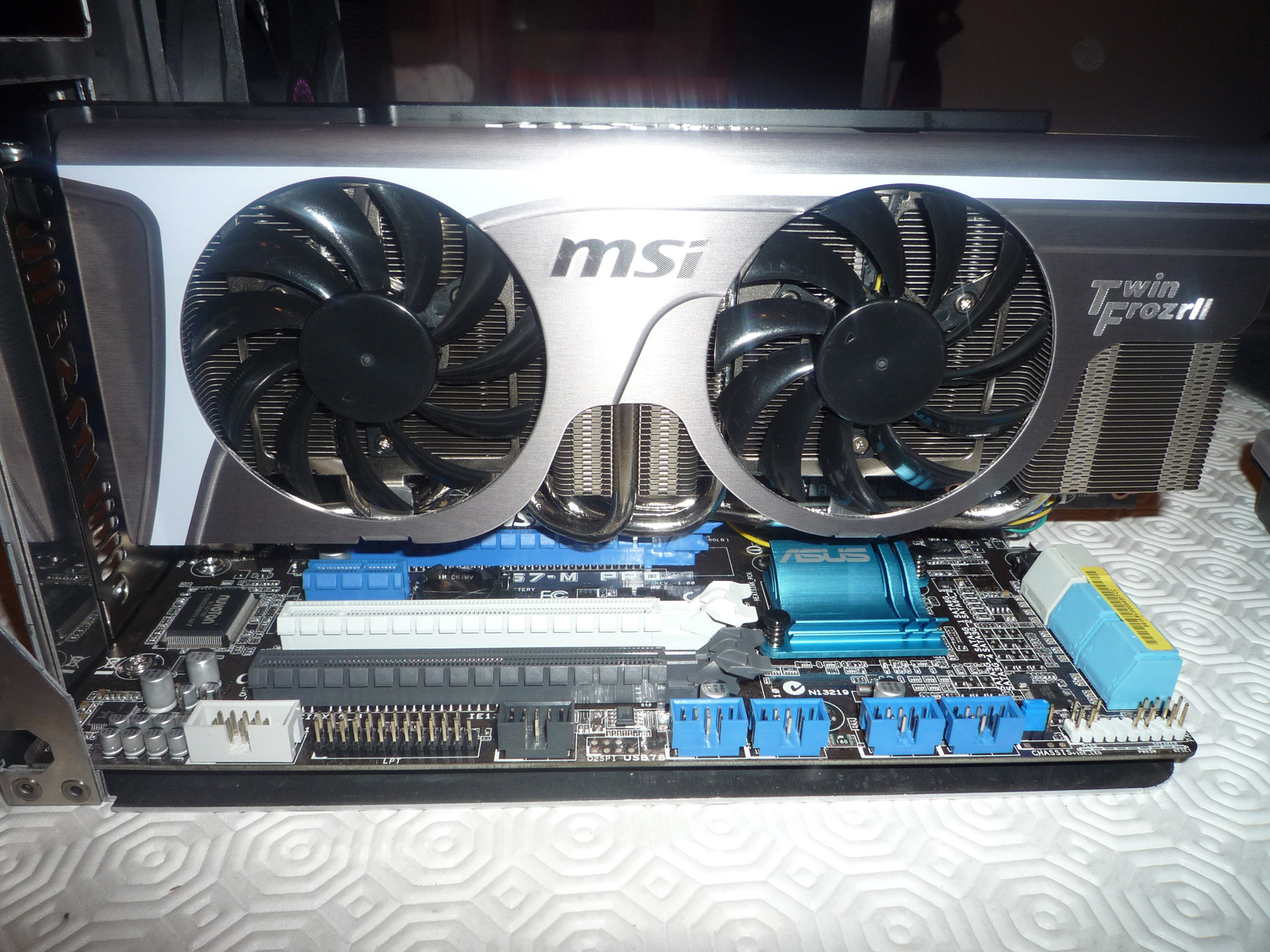

Una delle peculiarità del case Lan Gear è quella di poter ospitare VGA 'full size' come l'attuale top di gamma a singola GPU di nVidia.

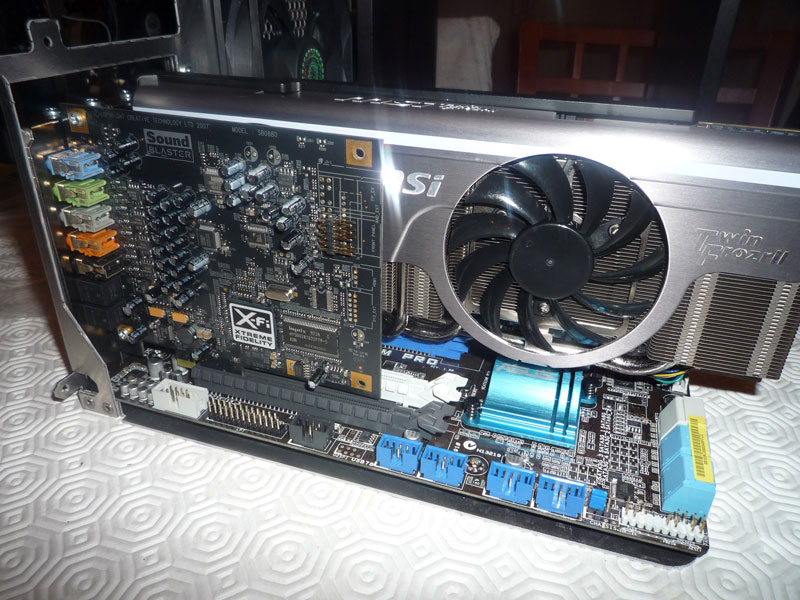

La scheda audio discreta che grazie ad Alchemy recupera il "prezioso" effetto surround su Windows 7 anche per i vecchio giochi DX9, proveniente dalla precedente configurazione.

Il più grosso problema è di fatto stato (forse anche ovviamente) il "cable management".... ovvero, i pezzi ci sono entrati tutti e anche comodi, poi però si rishiava di non riuscire a richiudere il case per i tanti avanzi di cavi vari!
Vista dall'alto: in basso a destra la "spaghettata" degli avanzi dei cavi.

Sistemando "il groviglio" in modo da farlo rimanere sospeso nella zona alta del vano anteriore, la ventola di estrazione frontale rimane abbastanza libera.

Anche il percorso dalla ventola obliqua di immissione posteriore, passando per le due ventole della VGA e poi fino alla ventola anteriore è abbastanza sgombro di cavi.

Lato opposto: a lavoro finito sembra facile, ma per collegare il disco meccanico da 2.5" che è quasi a filo della paratia laterale sfruttando la "rientranza" dove passava anche già il cavo dell'alimentatore ha richiesto parecchie prove.

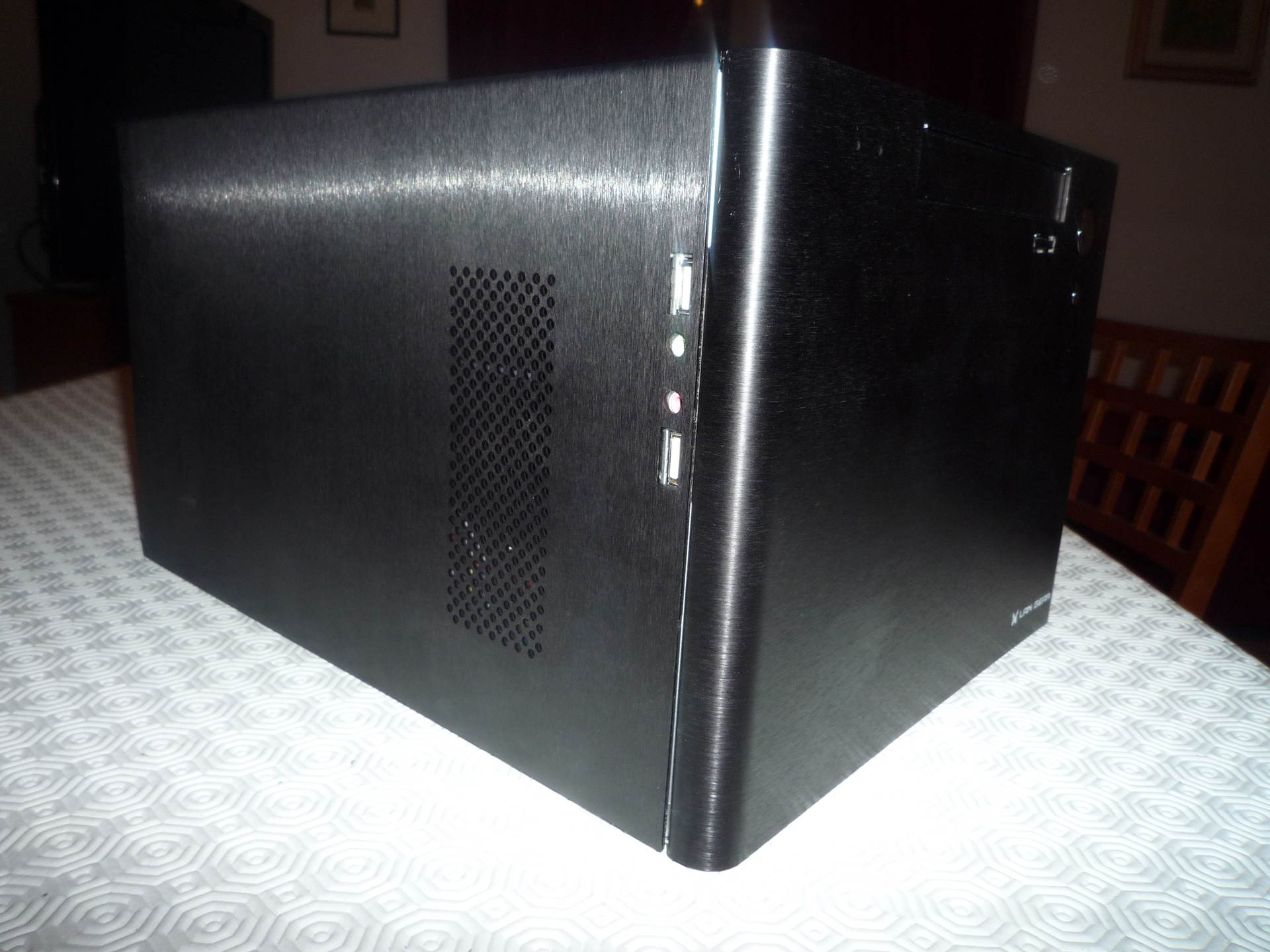

Lavoro finito!

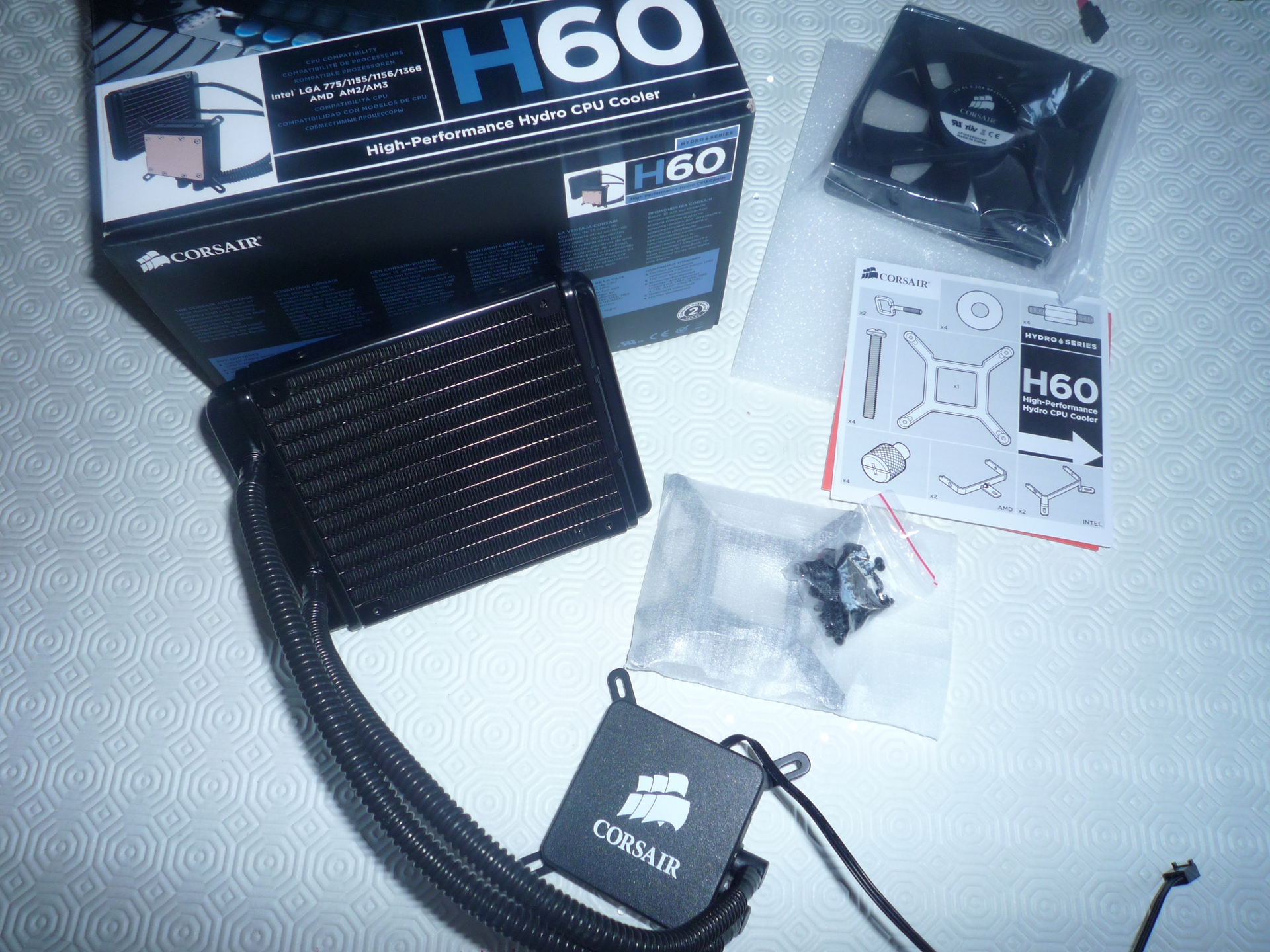

L'estate è arrivata ed il sistema ha bisogno di maggior raffreddamento. Il kit a liquido della Corsair garantirà tra i 15 ed i 20 gradi in meno sotto carico a frequenza di default!

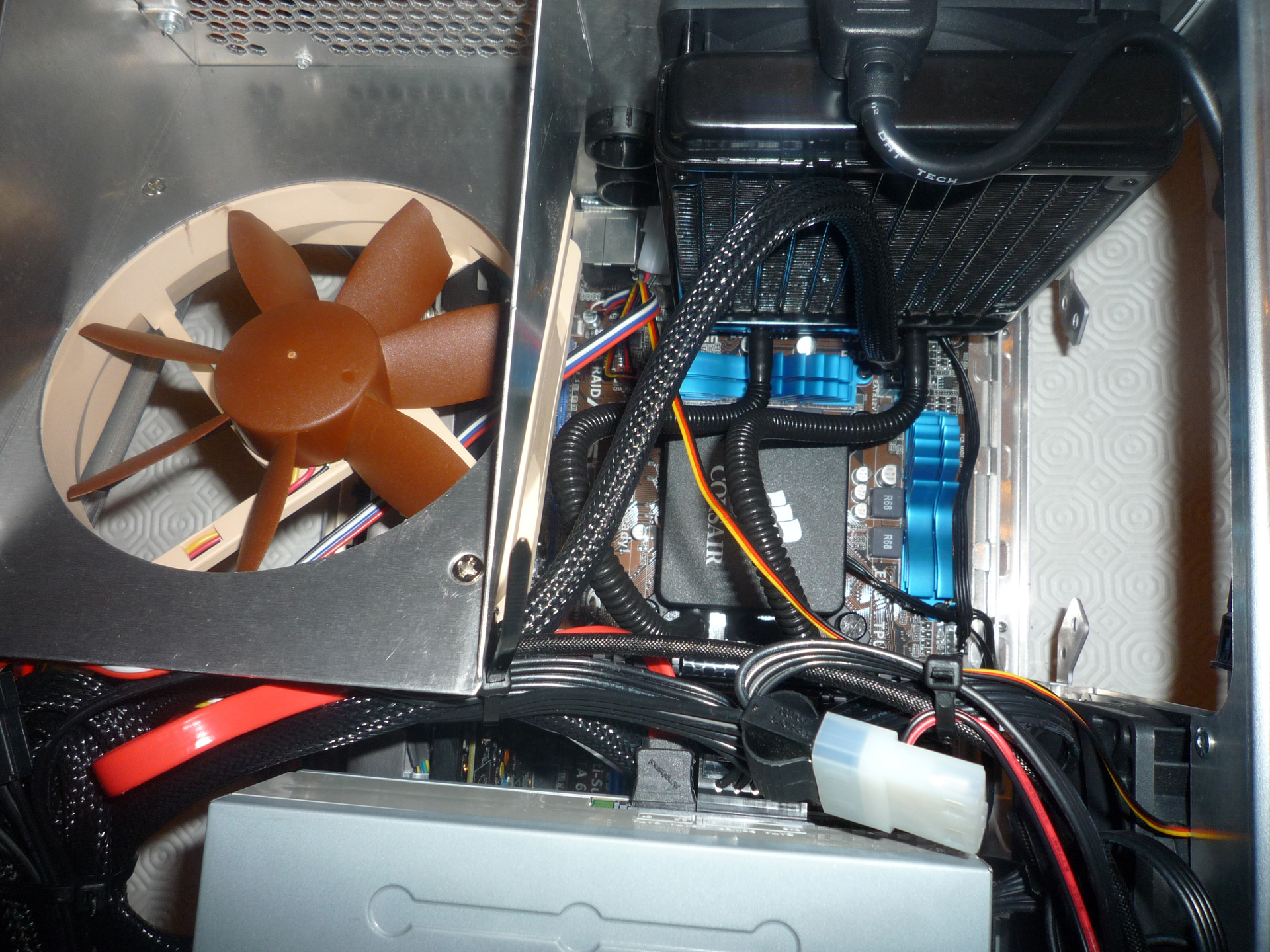

I tubi del kit Corsair sono pensati per una installazione classica in case desktop e la loro lunghezza ha creato qualche grattacapo, ma alla fine tutto è installato e funziona correttamente.

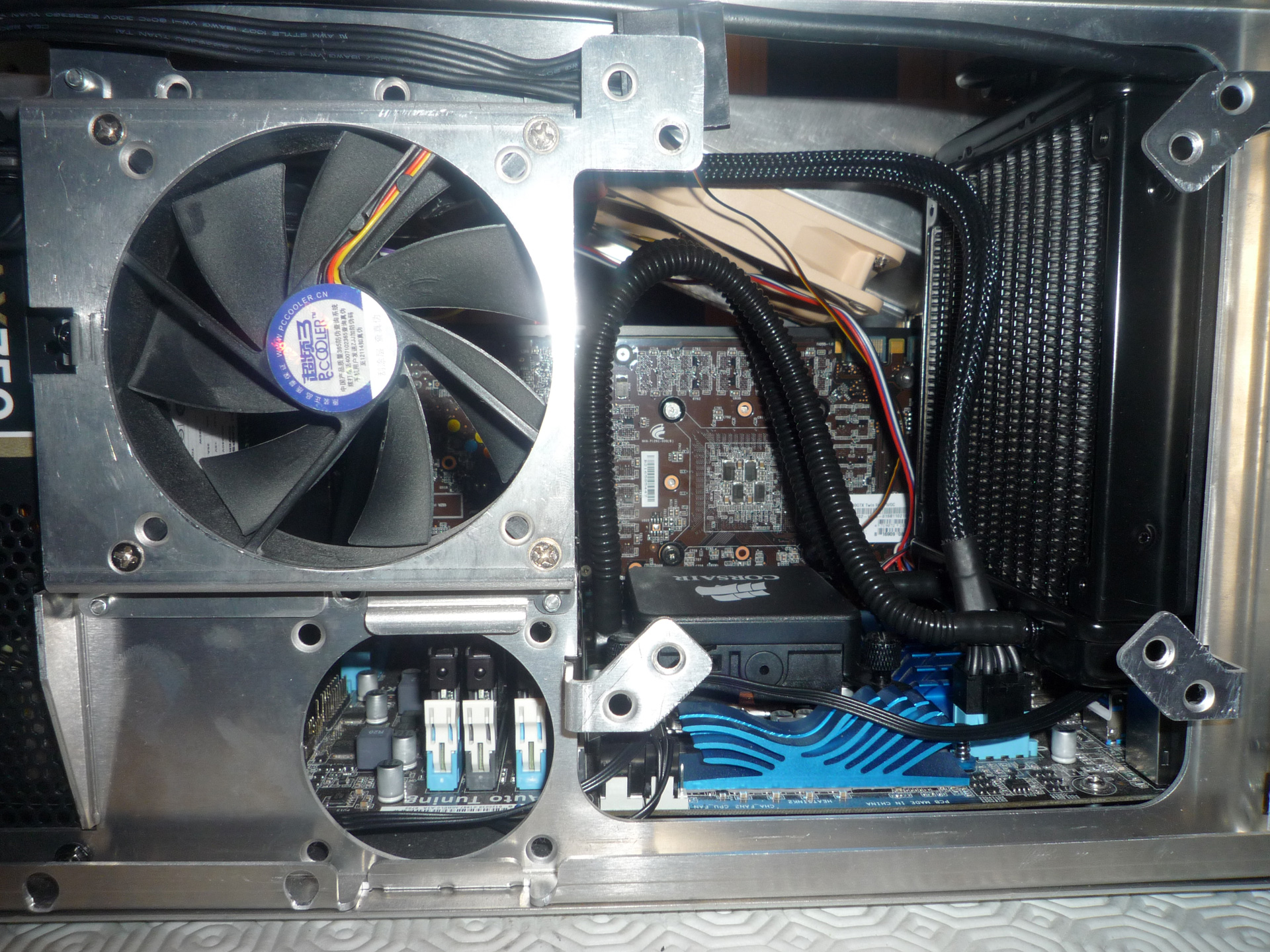

Il radiatore accoppiato alla ventola da 120mm in aspirazione dal posteriore non permette più il montaggio della seconda ventola da 120 mm sul laterale destro, dove è stata quindi sostituita dalla ventola da 92mm precedentemente montata in espulsione verso il frontale a sua volta sostituita da una più efficente e silenziosa Scyte S-Flex.
Anche la ventola da 120mm in aspirazione verso la VGA è stata sostituita con una Noctua FLX.
